新闻摘要:托辊由辊子和支承架组成的用来支承输送带的部件。托辊辊径与长度符合《GB/T990-1991带式输送机托辊基本参数与尺寸》的规定。托辊分为承载托辊和回程托辊两类。见

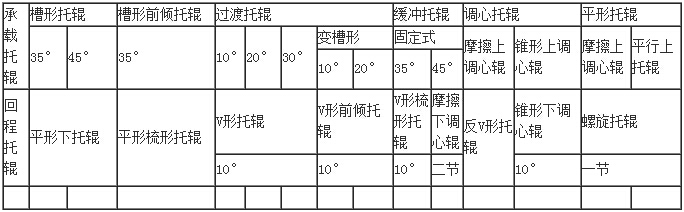

托辊由辊子和支承架组成的用来支承输送带的部件。托辊辊径与长度符合《GB/T990-1991带式输送机托辊基本参数与尺寸》的规定。托辊分为承载托辊和回程托辊两类。见下表

根据辊子直径和承载能力，托辊辊子分为轻、中、重型三种。全部采用大游隙轴承，并保证所有辊子转速不超过600r/min.托辊间距：托辊间距应满足辊子承载能力和输送带下垂度两个条件。

35°槽形托辊：槽形上托辊：的标准槽角为35°，因而一台输送机中使用最多的是35°槽型托辊和35°槽型前倾托辊。

回程托辊：回程托辊的标准式样仍然是平形下托辊，它也是使用最多的一种下托辊。将下托辊做成两辊式V形对防止输送带下分支跑偏有一定效果，特别是V形前倾下托辊防跑偏效果更明显。所以，作为一种配套设施，许多只使用前倾槽型托辊不设置任何调心托辊的输送机在其下分支配设了V形或V前倾下托辊。多数的做法是每隔7组平行下托辊连续设三组V形或V形前倾下托辊。为更有效地防止输送带下分支跑偏，有的输送机还在其某些区段加设反V形下托辊。

梳形托辊专用于输送粘性物料的输送机使用。

螺旋托辊：用于清扫输送带承载面上粘附的物料，其作用与清扫器相同，一般将距离输送机头部滚筒最近的那组下托辊设计为螺旋托辊。

调心托辊：用来自动纠正输送带在运转中出现的过量跑偏，以保证输送机正常工作。安装精度较高，特别是已设置了前倾托辊的输送机，可不设置调心托辊。需要设置调心托辊的输送机一般每10组托辊中设一组调心托辊。

平形托辊：一个使输送带横断面成平形状态的直辊，作为下托辊以及输送成件物品的上托辊。

槽形托辊：输送散状物料时，将支承架上的辊子安装成槽形，从而使输送带横断面成槽形状态的托辊。

过渡托辊：装在靠近机头或机尾处可改变槽角的托辊。

导向托辊：纠正输送带跑偏并可控制输送带运行方向的托辊。

缓冲托辊：能够减缓加料时物料对输送带冲击的托辊。
